co to a co s tím
Co to
vlastně je
QRP
je "Q" kod označující vysílání s výkonem co nejmenším. QRO naopak s
výkonem co možná největším. V dnešní době je QRP
spíše označením pro zařízení jednoduché konstrukce. Tedy v obecne
rovině. Jsou i velmi, velmi složité projekty vyvýjené jako QRP. Já zde
budu ale popisovat onu jednoduchou konstrukci, jež mě nadchla a o níž
si myslím, že stojí za vyzkoušení a prověření v provozu.
Jedná se o jeden projekt KD1JV, který je opravdu úžasný svojí jednoduchostí a přitom dobrými vlastnostmi (tedy zatím na papíře, ale na praktickém ověření se pracuje ;-) ). Schéma je níže a deska je zde. K zařízení je potřeba ještě přidat vstupní díl a VFO a máme celý TRX. Tyto dvě součásti nakreslím a přidám až po jejich odzkoušení.
Jedná se o jeden projekt KD1JV, který je opravdu úžasný svojí jednoduchostí a přitom dobrými vlastnostmi (tedy zatím na papíře, ale na praktickém ověření se pracuje ;-) ). Schéma je níže a deska je zde. K zařízení je potřeba ještě přidat vstupní díl a VFO a máme celý TRX. Tyto dvě součásti nakreslím a přidám až po jejich odzkoušení.
Přeměna QRP na QRO ;-)
Když už je funkční
rádio, chce to přiložit pod kotel. Na stejné stránce jako TRX je i
koncový zesilovač s běžně dostupnými MOS
FET tranzistory. Tranzistory jsou sice dostupné, ale ne v GESu ani
v GM. Našel jsem je až v RS Online a to za cenu asi
25,- (8/2007). Takže schéma pochází také od KD1JV. Problém je tom, že plošný
spoj pro PA není (autor jej sestavil jako vrabčí hnízdo). Jal jsem se
tedy plošný spoj vyrobit. Prozatím je k dispozici překreslené schéma v
EAGLE. Desku musím vyrobit.
Schéma koncového stupně 25W

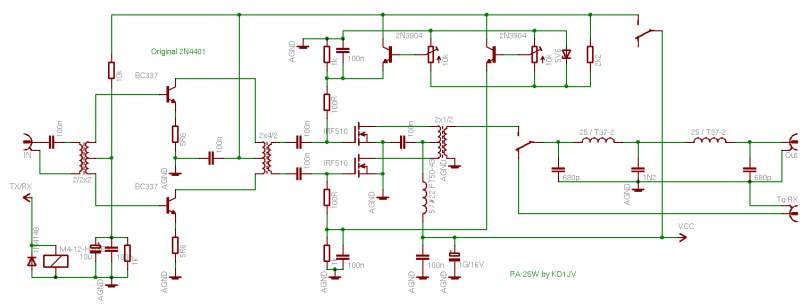

Schéma koncového stupně 25W - Překresleno do Eagle

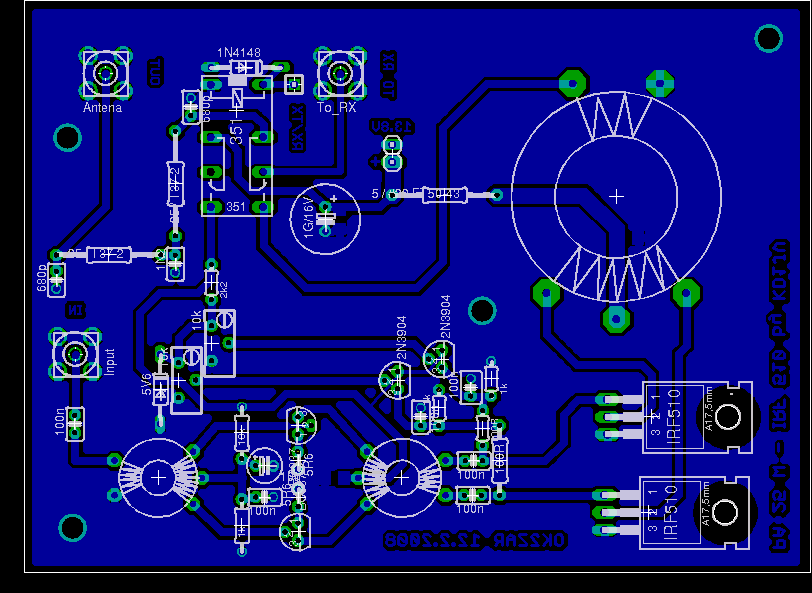

Deska v Eagle
Filtr na konec:
A jelikož slušný
amatér na výstupu PA používá filtr (potlačující harmonické kmitočty),
použiji jej i já. Ale jelikož jsem tak tochu puntičkář, nepoužiji
běžnou dolní propust (LPF - Low Path Filter), ale použiji pásmovou
propust (BPF - Band Path Filter). To z toho důvodu, abych odfiltroval
nižší kmitočty a rušení. Chci totiž použít filtr nejen pro vysílání,
ale i pro příjem. Schéma je záměrně kresleno obecně, bez hodnot
součástek, jelikož ty spočítám pro různá pásma a dodám do tabulky.

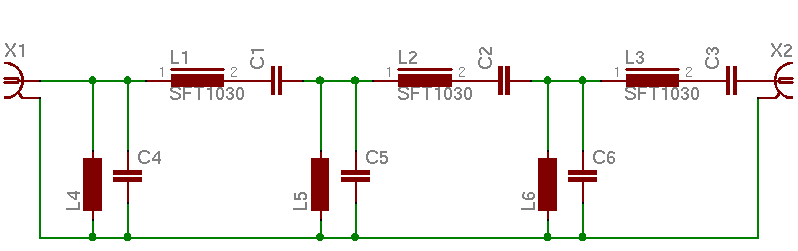

Obecné schéma pásmové prospusti (dodám tabulku hodnot pro různá pásma)

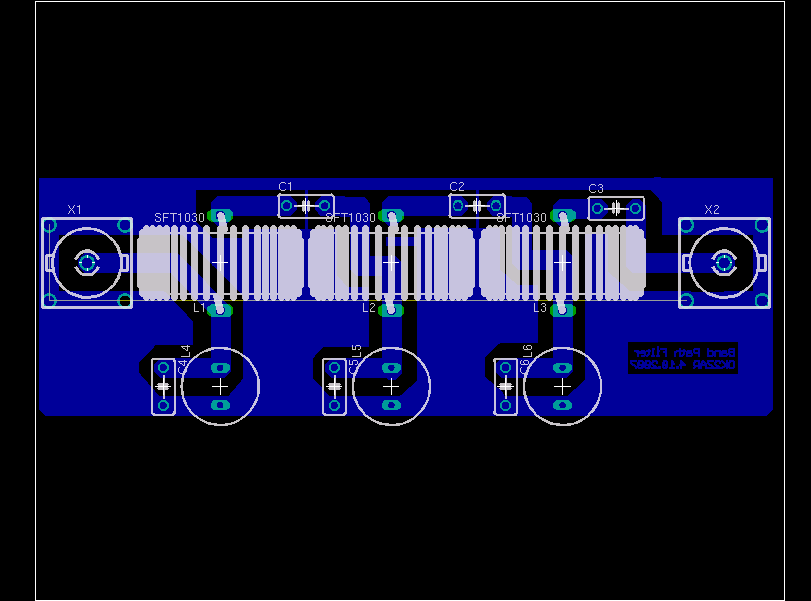

Deska pásmové propusti
