Na této stránce bych chtěl uveřejnit pár
věcí a poznatků o stanici Yaesu VX-1R. Činím tak proto, protože když
jsem si tuto stanici dovezl z Holic (30.8.2003), těžko jsem k ní sháněl
nějaké podklady. Na internetu stačí do vyhledávače zadat "VX-1R"
a systém vám najde spoustu odkazu, ale až na pár mi všechny byly na
nic. Proto zde chci uvést pár poznatků a rad, které by mohly někomu

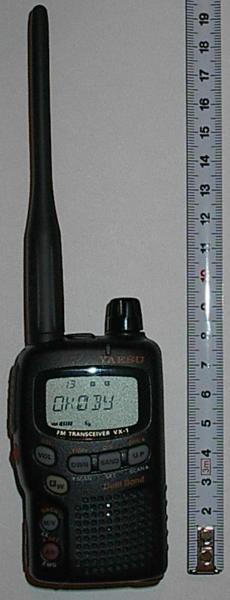

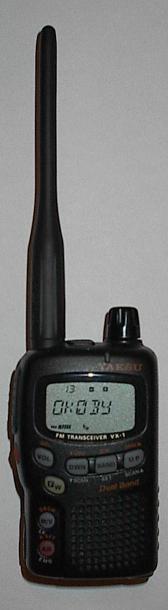

pomoci.Stanice je malá, má vestavěný příjmač od 500
KHz do 1 GHz. Vysílá od 144-146 a 430-440 MHz. To je ovšem obecně a
velmi stručně řečeno. Kmitočtový rozsah je rozdělen do 9 pásem, která
na sebe navazují. Ale zase to není tak úplně pravda. Standardně je
blokováno pásmo 820-860 MHz (tuším, že je to tento rozsah) pro příjem.
Výhodou stanice je, že veškeré zámky lze odstranit pomocí SW (viz
níže). Citlivost stanice je dobrá na amatérských pásmech a
blízkém okolí. Například v rozsahu 200-380 MHz se dá mluvit spíče
o necitlivosti, protože tady stanice příjmá signály tak od 1mV!!!!
Bližší technické informace naleznete tady. A přidávám ještě jeden odkaz.
Software:
Když jsem si dovezl stanici, začal jsem
hledat ovládací software, kterým bych do TRXu natlačil paměti, ale
hlavně abych si stanici odblokoval pro vysílání i na neamatérských
pásmech. Konkrétně jsem měl na mysli pásmo PMR a tzv "svolené
kmitočty". Firma Yaesu dodávala originální software, ale za cenu cca 2
500,- , což je nepřijatelné. Stáhl jsem z různých stránek všemožné
pomůcky, ale ani jeden program, který by vyhovoval. Nakonec jsem ho
našel. Je sice neoficielní, psaný pro DOS a FREE verze je trochu
omezená, ale vyhovuje snad po všech stránkách. Odkaz je zde.
K programu potřebujete datový kabel, jehož schéma je přímo v ZIPu s
programem. Pro jistotu dávám odkaz

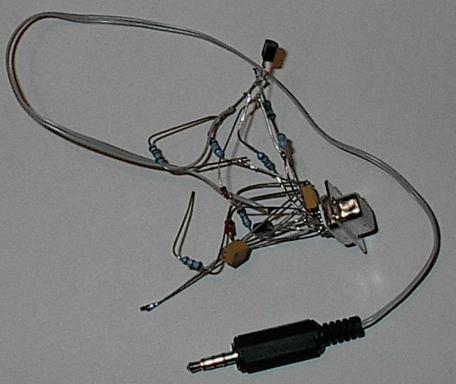

na schéma a ještě fotku toho mého (testovací verze -
stojí za shlédnutí).
Napájecí zdroj
Tuto
ručku nelze napájet přímo z 12V, tak jak je to běžné. Stanice "funguje"
na napětí od 3-7V. Pokud by byla připojena na větší napětí, dojde k
zničení. Dále nesmí být stanice připojena k tzv. tvrdému zdroji,
protože by došlo k zničení akumulátoru. Stanice neobsahuje proudovou
nabíjecí regulaci a tak ji můžete používat pouze ve spojení s originál

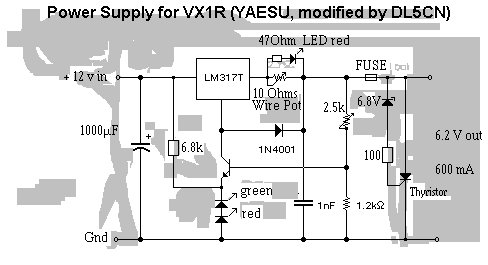

napáječem, nebo použít následující schéma. Jedná se o upravené zapojení
oblíbeného stabilizátoru LM317. Tento zdroj dá pouze požadovaný proud a
nemůže tak dojít k destrukci akumulátoru.
Dodatek
Přeji
vám příjemnou práci s tímto malinkým transciverem.
